Nástroje do olepovačky hran: jak připravit čistou spáru od předfrézu po cídlení
Olepovačka hran dokáže zakrýt spoustu chyb — ale ne špatně připravenou hranu desky. Projdeme nástrojový řetězec od diamantového předfrézu přes kapování a profilování až po cídlení: co která stanice dělá, jaké parametry sledovat a jak poznat, že problém není v lepidle, ale v nástroji.
Reklamace na olepenou hranu obvykle začíná stejně. Zákazník vidí pod šikmým světlem tenkou linku lepidla, hrana po čase někde odstává nebo je u spáry vyštípnutý dekor. Ve výrobě se pak sáhne po třech obvyklých podezřelých: typ lepidla, teplota nanášení a přítlak.
Tyto faktory jsou důležité. Ale pokud je hrana desky po řezu mírně nekolmá, má mikrovyštípnutí dekorační vrstvy nebo stopu po pile, lepidlo nemá na čem vytvořit stabilní, úzký a vizuálně čistý spoj. Výrobci olepovacích strojů to řeší konstrukčně — Homag u jednotek pro joint trimming uvádí, že tyto agregáty tvoří základ pro přesné, rovné a bezotřepové hrany dílců a pro lepené spoje se stabilně vysokou kvalitou.
Stručně řečeno: nejdřív geometrie hrany, potom chemie spoje. Diagnostiku vad veďte proti směru toku materiálu — od cídlení zpět k předfrézu, a teprve pak k lepidlu.
Proč „špatná hrana“ často není problém lepidla
I dobře seřízená formátovací pila nebo nářezové centrum nechává na hraně stopu procesu: mikrotrhliny v dekorační vrstvě, drobnou odchylku od kolmice a někdy i rozdílnou kvalitu horní a spodní strany podle stavu předřezu. U pohledových dílců kuchyní a skříní stačí odchylka v řádu setin milimetru, aby po nalepení tenké ABS hrany vznikla vlasová linka nebo „schůdek“, který obsluha i zákazník vidí při šikmém světle.
Co olepovačka umí
Srovnat hranu předfrézem v rozsahu, který dovolí agregát, nanést lepidlo a přitlačit hranu, kapovat přesahy, vyfrézovat profil a docídit.
Co olepovačka neumí
Spolehlivě schovat hluboké vyštípnutí z předchozího řezu bez dostatečného úběru, vyřešit nestabilní posuv opotřebenými válečky ani nahradit otupené PCD cidlinou.
Ekonomika reklamace versus ekonomika nástroje
Jeden reklamovaný dílec není jen cena desky a hrany. Je to i čas přenastavení, doprava, případná montáž u zákazníka a riziko poškození reputace u architekta nebo developera. Naproti tomu plánované ostření předfrézu nebo včasná výměna páru hlav je náklad předvídatelný.
Provozy, které evidují metry a vady, obvykle rychle zjistí, že „jet ještě týden na tupo“ vyjde dráž než servis. Metodiku uvažování o ceně na běžný metr jsme rozebírali v článku o životnosti nástrojů a ceně řezu; u olepovačky platí stejný princip.

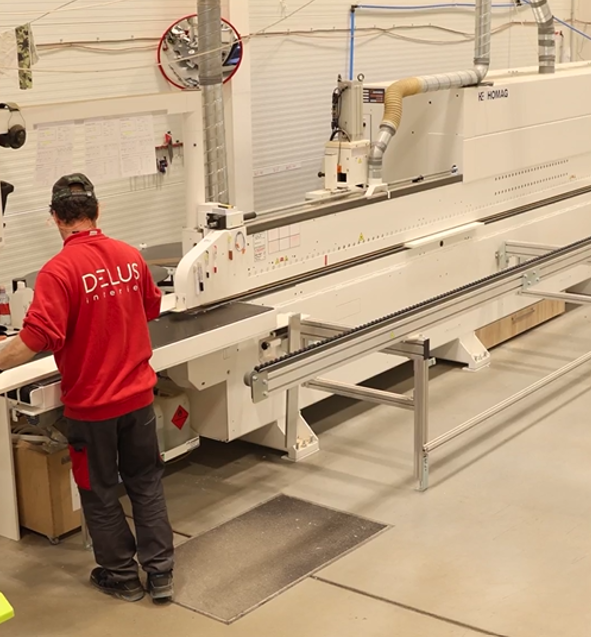

Jak funguje nástrojový řetězec olepovačky
Konkrétní pořadí a osazení stanic se liší podle typu stroje (Homag, Biesse, SCM, Holz-Her, Brandt, OTT, IMA a další). Zjednodušený tok ale vypadá takto:
| Stanice | Úkol nástroje | Nástroje ITA TOOLS |
|---|---|---|
| 1. Předfrézování | Srovnat hranu, odstranit stopy po řezu, připravit lepicí plochu | DGM (pájené), DGL (s výměnnými zuby) |
| 2. Lepidlo a přítlak | Spojit hranu s deskou | — (kvalita závisí na bodu 1) |
| 3. Kapování | Uříznout přesah hrany na čelech dílce | Kapovací pilové kotouče PKA |
| 4. Profilování | Rádius nebo sražení přesahu nahoře a dole | Rádiusové frézy DGB (DIA) a GKN (HM) |
| 5. Cídlení a leštění | Doladit profil, sejmout zbytky lepidla, sjednotit vzhled | Cidliny, leštící kartáče |
| Napříč | Stabilní vedení dílce | Podávací kola, transportní segmenty |
Pokud řešíte jen jednu stanici izolovaně, obvykle opravujete následek. Proto jdeme po celém řetězci — se zvláštním důrazem na předfréz, protože tam vzniká největší část pozdějších reklamací spoje.

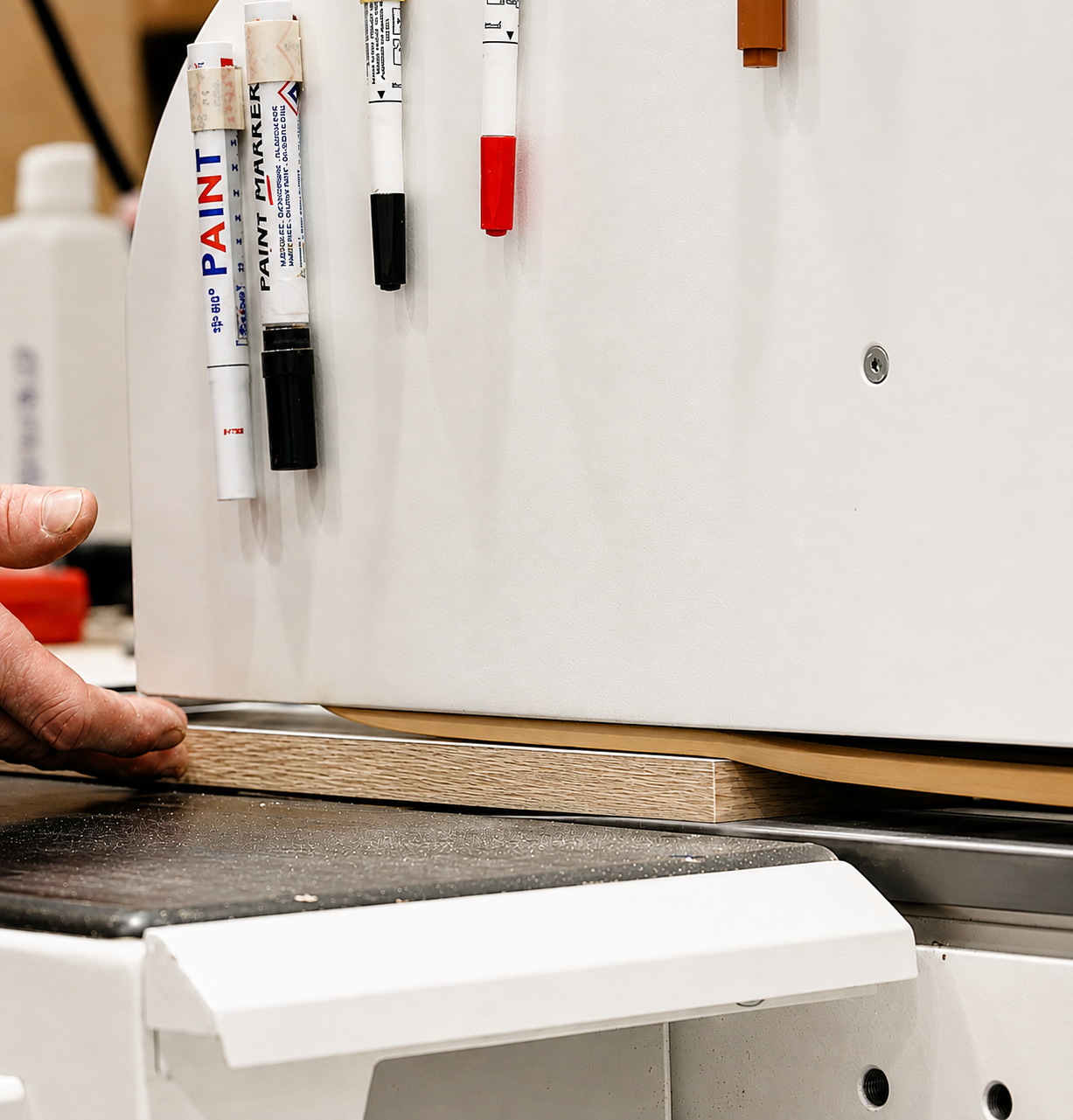

Předfrézování: nejdůležitější stanice v celém stroji
Předfrézovací jednotka obvykle pracuje se dvěma protiběžnými frézovacími hlavami. Jedna frézuje ve směru posuvu, druhá proti němu. Cílem je srovnat hranu desky těsně před lepidlem tak, aby byla rovná, kolmá k ploše, bez vyštípnutí dekorativní vrstvy a připravená na rovnoměrné smočení lepidlem.
Kolik ubírat
U agregátů Homag je v technických přehledech uváděn maximální úběr až kolem 3 mm v závislosti na materiálu a posuvu. V běžné sériové výrobě lamina se ale v praxi častěji pracuje s menším, kontrolovaným úběrem — vždy podle návodu ke stroji, tloušťky formátu a stavu nástroje. Příliš malý úběr nechá na hraně stopy po pile; zbytečně velký zatěžuje agregát, zkracuje životnost břitů a ubírá na rozměru dílce.
Proč u sériového lamina dominuje PCD
Laminované DTD a MDF, papírové a melaminové dekorativní vrstvy i zbytky lepidla jsou pro tvrdokov abrazivní. Proto se u předfrézovacích jednotek standardně používají diamantové (PCD) hlavy — kvůli životnosti a stabilní kvalitě řezu mezi ostřeními.
Neznamená to, že HW hlava nemá místo; u malosériové výroby nebo specifických materiálů dává smysl. Znamená to, že u sériového lamina je PCD obvykle racionálnější volba, pokud počítáte cenu na běžný metr, ne jen pořizovací cenu hlavy.
Jak poznat, že nástroj „už maže“ místo aby řezal
Ostrost PCD nehodnoťte pohledem z dálky. Praktický postup:
- Vezměte 10× lupu a prohlédněte 4–6 náhodných břitů.
- Hledejte mikroštěpy, vylomení tipu a „zasklený“ flank wear.

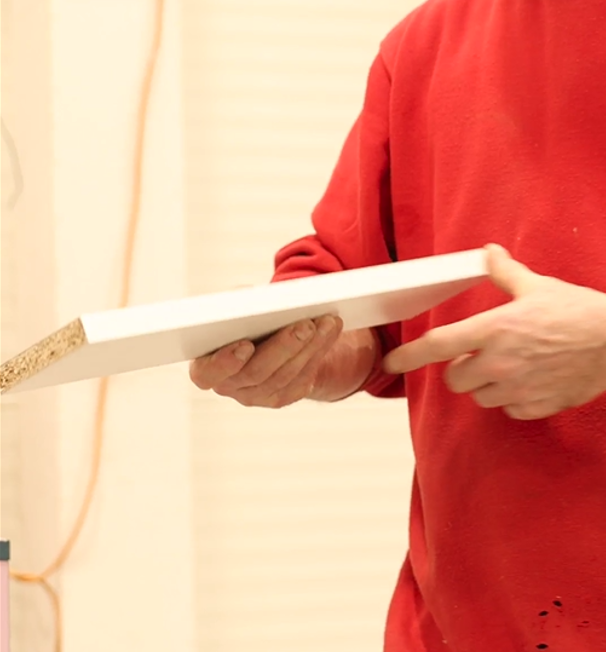

- Porovnejte hranu zkušebního dílce se zlatým vzorkem pod šikmým světlem.
- Pokud obsluha začne víc tlačit cidlinu nebo snižovat posuv jen kvůli vzhledu spáry, je to už pozdní signál.
Praktické pravidlo: při příliš nízkém úběru na zub nástroj spíš leští než řeže. Úběr na zub počítejte podle posuvu, otáček a počtu zubů — a cílové hodnoty vždy ověřte u výrobce stroje, ne podle obecných tabulek z internetu.
Směr otáčení LH a RH není formalita
Hlavy se dodávají jako LH (left-hand) a RH (right-hand). Prohození směru nebo nasazení dvou stejných hlav místo páru se projeví rychle: vyštípávání na jedné straně dekoru, horší povrch, vyšší hluk a nestabilní tříska. Při výměně proto vždy ověřte značení na hlavě i v dokumentaci stroje, zkontrolujte, že vstupní a výstupní hlava sedí podle schématu výrobce, a po výměně proveďte zkušební dílec s kontrolou pod šikmým světlem.
Překrytí horní a dolní hlavy
U dvouhlavých jednotek musí horní a dolní frézování pokrýt celou tloušťku dílce s dostatečným překrytím ve středu. Při nedostatečném překrytí zůstane uprostřed hrany pás po původním řezu — později viditelný jako nepravidelnost spáry nebo horší smočení lepidlem. Při změně tloušťky materiálu proto neřešte jen dorazy, ale i pracovní výšku nástroje (parametr I) a reálné překrytí.
Házivost, vyvážení, uložení
U předfrézů sledujte nejen břity, ale i tělo nástroje a upnutí. Proto u našich řad zdůrazňujeme praktické detaily jako toleranci otvoru H7 a dynamické vyvážení G2,5 — drobná házivost se na vysokých otáčkách přenáší do kvality spáry i do ložisek agregátu. Konstrukce těla ovlivňuje i hlučnost: u lehčených PCD hlav se v oboru uvádí snížení hluku řádově o jednotky dB(A), což není ozdoba, ale důsledek vyvážení.
Pokud vyměníte jen nástroj a necháte opotřebený náboj nebo znečištěné dosedací plochy, kupujete novou geometrii do staré nepřesnosti. Čištění dosedacích ploch a kontrola házivosti patří k výměně stejně jako dotažení šroubů.
Jak vybrat předfréz: parametry, které musí sedět
V katalogu i na e-shopu uvidíte u předfrézů kombinaci parametrů. Bez jejich pochopení je výběr loterie — „podobný průměr“ nestačí.
| Parametr | Význam | Na co pozor |
|---|---|---|
| D | Průměr nástroje | Musí odpovídat agregátu a krytům; ovlivňuje doporučené otáčky |
| F | Upínací otvor | Přesná shoda a dobrý stav náboje; tolerance H7 drží házivost nízko |
| I | Pracovní výška | Musí pokrýt tloušťku dílce včetně rezervy na překrytí obou hlav |
| Z | Počet zubů (2+2, 3+3, 4+4…) | Více zubů není automaticky lépe; záleží na posuvu a výkonu stroje |
| Typ | Konstrukční varianta (A, B, C, K…) | Volit podle kompatibility se strojem, ne podle ceny |
| LH / RH / SYM | Směr otáčení | Pár musí sedět do konkrétního agregátu |
| H | Výška PCD plátku | Určuje rezervu na ostření a celkovou životnost servisního cyklu |
Pájený, nebo s výměnnými zuby
DGM — pájené PCD předfrézy
Kompaktní řešení pro stabilní sériovou výrobu s jasně danou geometrií. PCD břit s rezervou na opakované ostření, konstrukce LOW NOISE pro klidnější chod a efektivní odvod třísek.
DGL — předfrézy s výměnnými zuby
Dávají smysl tam, kde řešíte servisní logistiku: měníte opotřebené nože místo servisu celé hlavy. Lehčí konstrukce navíc snižuje vibrace a šetří ložiska agregátu.
Rozhodnutí „ostřit versus vyměnit zuby versus nová hlava“ patří do kalkulace TCO, ne do pocitu. K servisní logistice segmentových hlav máme samostatný článek o regeneraci segmentových hlav.
Co si připravit před poptávkou
- Výrobce a model olepovačky (Homag, Biesse, SCM, Holz-Her, Brandt, OTT, IMA…).
- Průměr a upínací otvor stávající hlavy, ideálně fotografii štítku nástroje.
- Maximální tloušťku dílce, kterou jedete.
- Typ olepování — běžné EVA/PUR, nebo zero-joint s vyššími nároky na kvalitu plochy.
- Informaci, jestli jedete spíš krátké dílce s častými nájezdy, nebo dlouhé korpusové díly.
Bez těchto údajů ani zkušený specialista neporadí spolehlivě — a proto je lepší desetiminutová konzultace než tipování podle průměru.
Vztah k předchozímu řezu na pile
Čím horší hrana z formátovací pily nebo nářezového centra, tím víc musí předfréz zachraňovat. Pokud pravidelně potřebujete horní hranici úběru agregátu, neřešte jen olepovačku — podívejte se i na hlavní kotouč a předřez. Téma jsme rozebrali v článku o předřezech a čistém řezu desek; pila a olepovačka patří do jednoho kvalitativního řetězce.
Kapování, profilování a cídlení: dokončení, ne záchrana
Kapování přesahů
Kapovací jednotka uřízne přesah hrany na čelech dílce. Otupený kotouč natavuje ABS a nechává „chlupatý“ řez, špatné seřízení vede k podřezání nebo přečnívajícímu zbytku, který pak profilová fréza nedožene čistě. Vada kapování se často schová do pozdějšího frézování rádiusu a pak se svaluje na profilové nože — proto po kapování prohlédněte čelo dílce i přechod do podélné hrany.
Frézování rádiusu a srážení
Profilové jednotky sejmou přesah nahoře a dole a vytvoří požadovaný profil — typicky R1, R1,5, R2, R3 nebo sražení. Platí několik pravidel:
- Profil nástroje musí odpovídat profilu hrany. R2 nůž na R1 hraně neudělá „skoro ono“, ale viditelnou chybu.
- Otupený nůž ABS mačká místo řezu — projeví se to na lesku a stopě.
- U výměnných nožů sledujte správnou orientaci a dotažení.
- Při změně tloušťky hrany přepočtěte dorazy a ověřte, že nůž nebere materiál z dekorační plochy.
Rádiusové frézy vedeme v diamantovém i tvrdokovovém provedení — rádiusové frézy DIA (DGB) pro sérii a rádiusové frézy HM (GKN) tam, kde stačí tvrdokov.
Cidliny a leštící kartáče
Rádiusové a plošné cidliny doladí profil a sejmou zbytky lepidla. Jsou to dokončovací nástroje — nemají nahradit správný předfréz ani ostrý profilový nůž. Typické symptomy špatného nastavení jsou matný vyškrábaný pás na ABS, lokální prohlubeň nebo rozdílný vzhled horní a dolní hrany.
Nastavení cidliny si zapisujte. Při střídání obsluh bývá „pocitové“ doladění častým zdrojem nestability kvality mezi směnami. Leštící kartáče pak zlepší optický dojem, ale opotřebené nebo zanesené dokážou povrch naopak zanášet — kontrolujte je stejně systematicky jako řezné nástroje.
Posuv ovlivňuje všechny stanice najednou
Prokluz, rozdílná tvrdost válečků nebo znečištění od lepidla se projeví jako nepravidelná kvalita podél délky dílce. Špatně zvolený nebo znečištěný váleček přebije i nový předfréz. Volbě materiálu jsme věnovali článek gumové nebo silikonové válečky; v nabídce najdete podávací kola i transportní segmenty.
Diagnostická tabulka: vada a kde hledat nejdřív
| Vada na hotovém dílci | Nejprve zkontrolujte | Pak teprve |
|---|---|---|
| Viditelná vlasová spára | Předfréz: úběr, ostrost, LH/RH, házivost | Teplota lepidla, množství, přítlak |
| Vyštípnutý dekor u spáry | Předfréz (směr, otupení), stav hrany po pile | Typ hrany, přítlak |
| Odlepování hrany po čase | Geometrie spáry, typ lepidla, klima | Skladování dílců, manipulace |
| Natavený ABS na čele | Kapovací kotouč, poměr otáčky/posuv | Materiál hrany |
| Nerovný rádius nebo vlny | Profilové nože, cidlina, posuv | Stabilita válečků |
| Lesklé vyškrábání na hraně | Cidlina: přítlak, ostrost | Leštící kartáče |
| Stopy a šmouhy na dekoru plochy | Transportní segmenty, válečky, znečištění | Manipulace po výstupu |
Tip: tuto tabulku si vytiskněte ke stroji. Ušetří hodiny dohadů mezi tím, kdo řeší nástroje, a tím, kdo řeší lepidlo.
Checklist před směnou (10 minut)
- Vizuální kontrola PCD břitů předfrézu lupou: mikroštěpy, glazura, vylomení.
- Ověření páru LH/RH podle schématu stroje.
- Kontrola úběru na zkušebním dílci — hrana pod šikmým světlem.
- Subjektivní kontrola vibrací a hluku oproti normálu.
- Stav kapovacího kotouče: otřepy na zkušebním čele.
- Profilové nože: správný rádius, dotažení, orientace.
- Cidlina: čistota, přítlak, shoda profilu.
- Kartáče: opotřebení, zanesení lepidlem.
- Válečky a segmenty: prokluz, zbytky lepidla.
- Zápis: materiál, posuv, poznámka ke kvalitě pro TCO a plánování servisu.
Nejčastější chyby
1. Měnit lepidlo dřív než nástroj
Teplota a typ lepidla jsou snadno dostupné páky, ale bez kontroly hrany po předfrézu měníte chemii na špatném podkladu.
2. Jet s otupeným PCD „ještě týden“
Mikrovyštípávání narůstá nelineárně. Zmetky vyjdou dráž než plánované ostření.
3. Objednat hlavu jen podle průměru
Bez upínacího otvoru, pracovní výšky, typu a směru otáčení je to hazard s termínem i s rozpočtem.
4. Ignorovat házivost upnutí
I nová hlava na opotřebeném náboji bude řezat nepřesně a zatěžovat ložiska agregátu.
5. Cidlinou zachraňovat špatný předfréz
Dokončovací nástroj neopraví geometrii spoje. Zvýšený přítlak jen přidá matný pás na ABS.
6. Vyměnit jen jednu hlavu z páru
Rozdílné opotřebení mění charakter řezu. Plánujte párovou výměnu nebo servis obou hlav.
7. Nestřádat data o metrech
Bez evidence nepoznáte, jestli se životnost zhoršuje kvůli materiálu, seřízení, nebo kvalitě ostření.
8. Podcenit čistotu
Nálepy lepidla na válečcích a segmentech mění posuv, a tím i řez na všech stanicích najednou.
Mini případ: viditelná spára na kuchyňských dvířkách
Situace: výroba kuchyní, lamino 18 mm, ABS 1 mm s rádiusem R1, EVA lepidlo. Občasná viditelná spára, častěji u tmavých dekorů. Obsluha už dvakrát měnila teplotu lepidla.
Postup diagnostiky: zkušební dílec s důrazem na kontrolu hrany po předfrézu, bez hodnocení lepení. Pod šikmým světlem se ukázalo mikrovyštípnutí na spodní straně. Kontrola páru hlav odhalila výrazněji opotřebenou spodní hlavu, zatímco horní byla ještě akceptovatelná. Na jednom transportním segmentu byl navíc nános lepidla způsobující drobný prokluz.
Opatření a výsledek: servis páru předfrézů, vyčištění posuvu, návrat teploty lepidla na původní ověřenou hodnotu a zápis metrů do sešitu u stroje. Spára se stabilizovala bez změny typu lepidla. Úspora nevznikla na levnějším lepidle, ale na správném pořadí diagnostiky.
Kdy se vyplatí diamant v olepovačce
PCD dává smysl, když počítáte cenu na metr
Sériové laminované desky, požadavek na stabilní vzhled spáry mezi ostřeními, sledování nákladů na metr a prostojů, existující nebo plánovaný servisní cyklus ostření — to jsou situace, kde se diamantový předfréz vrátí.
Tvrdokov může dávat smysl při nízkých objemech, specifických materiálech nebo tam, kde je limitem pořizovací cena a metry jsou nízké. Přesné násobky životnosti závisí na dekoru, posuvu, úběru a seřízení — proto je férové počítat vlastní TCO z provozních dat, ne z obecných sloganů.
Diamantové nástroje navíc nejsou spotřební díl na jedno použití. Zajišťujeme ostření a servis HW i DIA nástrojů včetně laserové ablace, která obnoví přesné ostří i u složitějších geometrií.
Shrnutí
Viditelná spára i odlepování hrany často začínají u přípravy hrany, ne u lepidla. Předfrézovací jednotka s protiběžným párem hlav je základ kvality lepeného spoje — a parametry D, F, I, Z a směr otáčení musí sedět na konkrétní stroj. Kapování, profilování, cidliny a kartáče výsledek doladí, ale nezachrání špatně připravenou hranu.
Diagnostikujte proti směru toku materiálu, zapisujte metry a plánujte servis podle dat, ne podle kalendáře. U sériového lamina je PCD obvykle racionální volba, pokud řešíte stabilitu kvality a prostoje.
Často kladené otázky
Co dělá předfréz v olepovačce?
Srovnává a čistí hranu desky těsně před nanesením lepidla, aby vznikla rovná, kolmá a bezotřepová plocha pro spoj s hranou.
Kolik milimetrů má předfréz ubírat?
Držte se návodu ke konkrétnímu agregátu. U některých jednotek Homag je uváděn maximální úběr až kolem 3 mm podle materiálu a posuvu; v běžné praxi se často pracuje s menším kontrolovaným úběrem. Rozhoduje kvalita hrany, ne maximum.
Proč mám viditelnou spáru u ABS hrany?
Nejčastěji kvůli nedokonalé geometrii hrany po předfrézu, otupeným břitům nebo špatnému úběru. Teplota, množství lepidla a přítlak přicházejí na řadu až sekundárně.
Co znamená LH a RH?
Směr otáčení hlavy (left-hand a right-hand). Předfrézovací jednotka potřebuje správný pár podle schématu výrobce stroje; prohození se projeví vyštípáváním dekoru a horším povrchem.
Jaký je rozdíl mezi DGM a DGL?
DGM jsou pájené PCD předfrézy s kompaktní konstrukcí. DGL jsou předfrézy s výměnnými zuby, kde měníte opotřebené nože místo servisu celé hlavy. Liší se servisní logistikou a způsobem údržby.
Jak poznám, že je předfréz otupený?
Podle mikrovyštípávání dekoru, horší spáry, vyššího hluku a vibrací, nárůstu proudu motoru a podle toho, že obsluha začne kompenzovat výsledek cidlinou nebo nižším posuvem.
Stačí vyměnit jen jednu hlavu z páru?
Obvykle to není ideální. Rozdílné opotřebení obou hlav mění charakter řezu a projeví se na jedné straně hrany. Plánujte párovou výměnu nebo párový servis.
Co je tolerance otvoru H7 a proč na ní záleží?
Jde o přesnost upínacího otvoru. Přesnější uložení na náboji snižuje házivost a vibrace, což prospívá kvalitě řezu i ložiskům agregátu.
Jsou vaše nástroje kompatibilní s Homag, Biesse, SCM nebo Holz-Her?
Nabízíme široké spektrum rozměrů a typů pro běžné olepovačky. Konkrétní kus vždy ověřte podle parametrů D, F, I, Z, typu a směru otáčení — rádi ho dohledáme podle modelu vašeho stroje.
Co připravit k poptávce náhradní hlavy?
Model stroje, fotografii štítku stávajícího nástroje, parametry D, F, I, Z, směr otáčení, maximální tloušťku dílce, typ materiálu a popis vady, kterou řešíte.
Potřebujete doporučit nástroje k vaší olepovačce?
Napište nám model stroje, současné parametry hlav (nebo fotku štítku), typ materiálu a vadu, kterou řešíte. Připravíme doporučení z portfolia ITA TOOLS — předfrézy, kapovací kotouče, profilové nože, cidliny i příslušenství — a případně navážeme servisem ostření HW i DIA.
