Praktický průvodce pro CNC výrobu
Jak maximalizovat životnost CNC nástrojů a snížit cenu jednoho řezu
Pořizovací cena nástroje je jen zlomkem jeho skutečných nákladů. V článku ukazujeme, co reálně rozhoduje o životnosti fréz a diamantových nástrojů, jaké chyby ji nejčastěji zkracují a kde se vyplatí investovat, aby vám klesla cena za metr řezu.
Ve většině dřevozpracujících a CNC provozů se stále počítá hlavně s nákupní cenou nástroje. Rostoucí ceny tvrdokovu i průmyslových diamantů, tlak na produktivitu a nedostatek obsluhy ale výrobce nutí přehodnotit i to, co se dříve bralo jako samozřejmost. Skutečná otázka totiž nezní „kolik stojí fréza", ale kolik stojí jeden metr řezu, jedna obrobená deska nebo jeden hotový díl po celou dobu životnosti nástroje.
Životnost nástroje přitom není daná jen materiálem břitu. Rozhoduje o ní kombinace geometrie, kvality upnutí, házení nástroje, řezných parametrů, odsávání a pravidelné údržby — a právě v této kombinaci dělá většina provozů zbytečné chyby, které se pak promítají do vyšší ceny za kus.
Stručně řečeno: Kvalitní upnutí, správné parametry a včasná regenerace prodlouží životnost nástroje o desítky procent — a to se na ceně za obrobený díl projeví víc než výběr o pár korun levnější frézy.
Co ve skutečnosti rozhoduje o životnosti nástroje

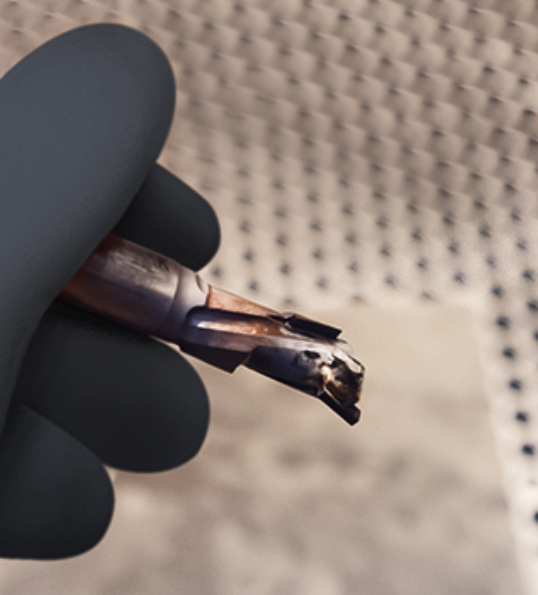

Opotřebení břitu je vždy výsledkem tepla a abraze v řezné zóně. Čím vyšší teplota vzniká při řezu, tím rychleji se materiál břitu unavuje a ztrácí ostrost. Abrazivita se přitom výrazně liší podle obráběného materiálu — lamino, OSB nebo kompozity s vysokým podílem pryskyřic a plniv opotřebují nástroj mnohem rychleji než měkké dřevo nebo masiv.
Radiální házení
I malé házení nástroje výrazně zvyšuje mechanické namáhání břitu. Nerovnoměrné zatížení zkracuje životnost a zhoršuje kvalitu hrany řezu, zejména u vícebřitých fréz.
Kvalita upnutí
Opotřebená kleština nebo znečištěný kužel HSK snižují přesnost upnutí. Přesné upínací systémy s minimálním házením dokážou životnost nástroje prodloužit o desítky procent.
Řezné parametry
Příliš malý posuv na otáčku zvyšuje tření a teplotu v řezné zóně místo toho, aby ji snižoval. Vyšší otáčky bez odpovídajícího posuvu vedou k předčasnému otupení břitu.
Odsávání třísek
Nedostatečné odsávání zhoršuje chlazení řezné zóny a způsobuje opakovaný kontakt třísky s břitem, což zrychluje jeho opotřebení a zvyšuje riziko přehřátí.
Zásadní rozdíl je také mezi tvrdokovem (HW) a polykrystalickým diamantem (PCD). Tvrdokov je univerzální a cenově dostupnější volbou pro běžný provoz, zatímco PCD si díky výrazně vyšší tvrdosti a odolnosti vůči abrazi udrží ostrost mnohonásobně déle — zejména při obrábění MDF, HPL, laminovaných desek a kompozitních materiálů, kde se investice do PCD nástroje rychle vrátí v podobě nižšího počtu výměn a stabilnější kvality řezu.
Jak se to promítá do jednotlivých typů výroby
Nároky na nástroj i priority se liší podle charakteru provozu:
| Typ výroby | Hlavní riziko pro nástroj | Doporučený přístup |
|---|---|---|
| Nesting CNC | Vysoký počet vrtacích a frézovacích cyklů, abrazivní materiály (lamino, OSB) | PCD nástroje pro dlouhé série, důraz na přesné upnutí a pravidelné čištění kuželů |
| Výroba nábytku | Časté střídání materiálů a operací | Univerzální geometrie fréz, důsledná evidence počtu regenerací |
| Výroba oken a dveří | Přesnost profilu a opakovatelnost rozměru | Stabilní upínací systém s minimálním házením, kontrola geometrie po každé regeneraci |
| Obrábění masivu | Proměnlivá hustota materiálu, riziko vytrhávání vláken | Ostrá geometrie břitu, přiměřený posuv, důraz na kvalitu řezné hrany |
| Zakázková výroba | Krátké série, časté přestavování stroje | Univerzálnější sortiment nástrojů, důraz na rychlou a spolehlivou regeneraci |

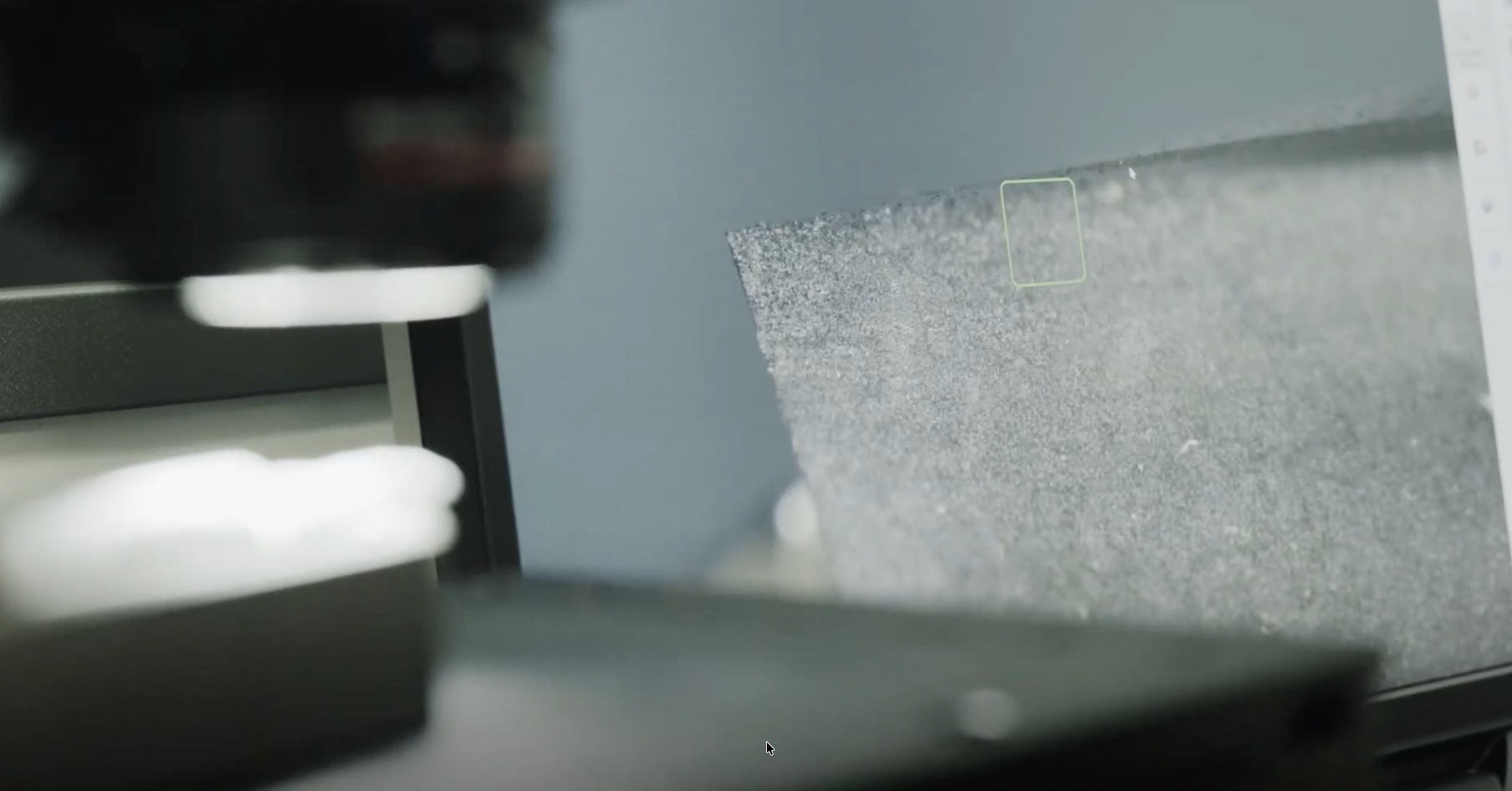

Regenerace, nebo nový nástroj?
Zde se doporučení výrobců strojů a nástrojů často liší. Výrobci strojů obvykle akcentují stabilitu procesu a doporučují spíše konzervativnější interval výměny, aby nedošlo k výkyvu kvality řezu v sérii. Výrobci nástrojů naopak zdůrazňují, že při správném sledování opotřebení lze bezpečně regenerovat i vícekrát, pokud geometrie a substrát nástroje regeneraci umožňují.
Praxe se v tom obvykle drží středu: nástroj se regeneruje, dokud regenerace obnoví geometrii i kvalitu řezu na úroveň blízkou novému kusu, a k výměně za nový se přistupuje ve chvíli, kdy by další broušení znamenalo výrazný úbytek materiálu břitu nebo riziko nestability. U diamantových nástrojů (PCD, DIA) navíc platí, že kvalitně provedená regenerace prodlužuje jejich již tak dlouhou životnost o další desítky procent, což zásadně snižuje náklady na metr řezu i v porovnání s vyšší vstupní cenou nástroje.
Praktické pravidlo: Vždy je efektivnější regenerovat nástroj o něco dřív, než čekat na viditelné zhoršení kvality řezu — pozdní regenerace obvykle znamená větší úbytek materiálu a kratší celkovou životnost nástroje.
Nejčastější chyby, které zkracují životnost nástroje
1. Znečištěné kleštiny a kužely
I tenká vrstva prachu nebo pryskyřice v kleštině zvyšuje házení nástroje a snižuje přesnost upnutí.
2. Opotřebené ER matice
Vydřená matice nedokáže rovnoměrně dotáhnout kleštinu, což vede k mikropohybu nástroje při řezu.
3. Nedotažené nástroje
Nedostatečný utahovací moment zvyšuje riziko prokluzu a nerovnoměrného opotřebení břitů.
4. Příliš malý posuv
Snaha „šetřit" nástroj pomalejším posuvem má opačný efekt — zvyšuje tření a teplotu v řezné zóně.
5. Slabé odsávání
Tříska, která se neodvede včas, se opakovaně dostává do kontaktu s břitem a urychluje jeho opotřebení.
6. Pozdní regenerace
Čekání na viditelné opotřebení znamená u další regenerace úbytek většího množství materiálu.
Kam se životnost nástrojů posouvá dál
Do CNC provozů se stále více dostávají hydro-upínače a shrink-fit systémy, které dokážou dosáhnout výrazně nižšího házení než klasické kleštinové upnutí, a tím prodloužit životnost nástroje bez nutnosti měnit jeho geometrii. Roste také podíl PCD nástrojů, zejména u laminovaných a kompozitních materiálů, kde tvrdokov dosahuje svých limitů rychleji.
Zásadní posun se odehrává i v přístupu k údržbě — od pravidelných intervalů se výroba postupně přesouvá k prediktivní údržbě založené na sledování skutečného opotřebení. To se přirozeně propojuje s koncepty Průmyslu 4.0 a s důrazem na celkové náklady vlastnictví (TCO), tedy na hodnocení nástroje podle skutečné ceny za obrobený díl po celou dobu jeho životního cyklu, nikoli podle vstupní pořizovací ceny.
Co si z toho odnést pro vlastní provoz
Životnost nástroje nezvýšíte jen výběrem dražšího břitu. Rozhoduje kombinace kvalitního upnutí, správných řezných parametrů, funkčního odsávání a včasné regenerace.
Sledujte proto náklady na metr řezu nebo na obrobený díl, nikoli jen jednotkovou cenu nástroje — u PCD nástrojů i kvalitních upínacích systémů se tato investice v provozu vrací.
Shrnutí
Životnost CNC nástroje je výsledkem několika faktorů, které lze v provozu aktivně ovlivnit: kvality upnutí, řezných parametrů, odsávání a včasné údržby. Rozdíl mezi tvrdokovem a PCD, správná volba upínacího systému a rozumně načasovaná regenerace mají na cenu za obrobený díl větší dopad než pár korun rozdílu v pořizovací ceně nástroje.
Pokud si nejste jistí, jaký nástroj, upínací systém nebo interval regenerace se pro váš provoz vyplatí, rádi vám pomůžeme s konkrétním doporučením na míru.
Často kladené otázky
Kolikrát lze CNC nástroj regenerovat?
Záleží na typu nástroje a tloušťce substrátu určeného k broušení. U kvalitních tvrdokovových i PCD nástrojů bývá reálných několik regenerací, pokud se provádí včas a nedochází k výraznému úbytku materiálu při každém broušení.
Vyplatí se PCD nástroj i pro menší provoz?
Pokud provoz pravidelně obrábí abrazivní materiály jako lamino, HPL nebo kompozity, vyšší vstupní cena PCD nástroje se obvykle vrátí díky výrazně delší životnosti a nižšímu počtu výměn i regenerací.
Jak poznám, že za kratší životností nástroje stojí upnutí, a ne samotný nástroj?
Typickým signálem je nerovnoměrné opotřebení břitů, zvýšená hlučnost nebo vibrace při řezu a horší kvalita povrchu i u nového nástroje. V takovém případě je vhodné zkontrolovat házení, stav kleštiny a čistotu kužele ještě předtím, než se mění nástroj.
