Praktický průvodce pro nábytkářskou a CNC výrobu
Obrábění HPL: jak řezat, frézovat a vrtat bez otřepů
HPL je odolný, moderní a stále častěji používaný materiál v nábytkářství. Při obrábění ale rychle ukáže slabiny nástroje, stroje i nastavení. V článku se podíváme na to, proč je HPL náročný na zpracování, jaké problémy při řezání, frézování a vrtání nejčastěji vznikají a jak zvolit správný nástroj pro čistý výsledek bez zbytečných zmetků.
HPL, tedy High Pressure Laminate, patří mezi materiály, které si v nábytkářství získaly velmi silnou pozici. Používá se na pracovní desky, dvířka, stolové desky, obkladové panely, koupelnový nábytek, sanitární příčky, komerční interiéry i vysoce namáhané plochy.
Na první pohled může působit jako běžný laminát. V praxi je ale rozdíl zásadní. HPL je tvrdý, hustý, odolný a abrazivní materiál. Díky tomu dobře snáší vlhkost, oděr, časté čištění a každodenní zatížení. Stejné vlastnosti z něj ale dělají materiál, který umí velmi rychle zkrátit životnost nevhodného nástroje.
Stručně řečeno: u HPL nestačí vzít „nějaký ostrý kotouč“ nebo univerzální frézu. Pokud má být výsledek čistý a opakovatelný, je potřeba řešit celý proces: typ nástroje, geometrii břitu, posuv, otáčky, upnutí, odsávání i stav stroje.
Co je HPL a kde se v nábytkářství používá
HPL je vysokotlaký laminát tvořený vrstvami impregnovanými pryskyřicí, které jsou lisované za vysokého tlaku a teploty. Výsledkem je pevný, tvrdý a odolný materiál s dekorativním povrchem. V nábytkářské výrobě se s ním setkáte hlavně ve dvou podobách.
Tenký HPL laminát
Dekorativní vrstva nalepená na nosnou desku, například DTD, MDF nebo překližku. Používá se tam, kde je potřeba odolný povrch, dobrý vzhled a snadná údržba.

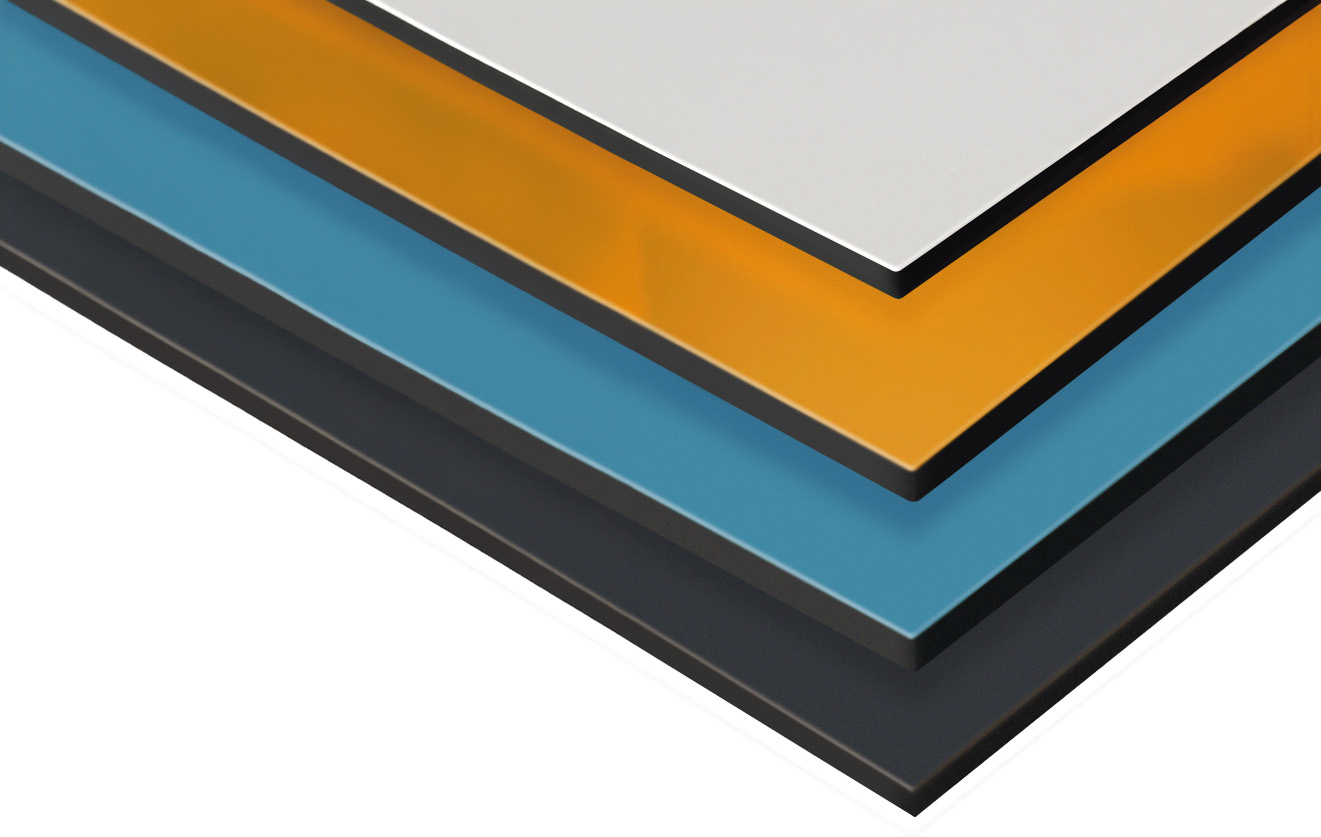

Kompaktní HPL
Samonosná plná deska, často označovaná jako compact laminate nebo kompaktní laminát. Typická je pro zátěžové aplikace a pohledové hrany bez klasického olepení.
HPL se používá zejména na kuchyňské pracovní desky, koupelnový nábytek, nábytková dvířka, stolové a pultové desky, obkladové panely, recepční pulty, sanitární příčky, šatnové skříňky, laboratorní nábytek a vybavení škol, hotelů, restaurací nebo veřejných prostor.
Pro výrobu je klíčové: u kompaktního HPL bývá samotná hrana často pohledovou částí výrobku. Pokud je na ní otřep, stopa po fréze, vyštípnutí nebo spálení, zákazník to vidí okamžitě.
Proč je obrábění HPL náročné
HPL je oblíbené právě kvůli vysoké odolnosti. Pro pilový kotouč, CNC frézu nebo vrták to ale znamená vyšší zatížení. Materiál má vysokou hustotu, tvrdý povrch a abrazivní charakter, takže rychle prověří ostrost břitu i stabilitu stroje.
| Vlastnost HPL | Co způsobuje ve výrobě | Co je potřeba hlídat |
|---|---|---|
| Tvrdý dekorativní povrch | Riziko vyštípnutí, otřepů a horší pohledové hrany. | Vhodná geometrie, ostrý břit, správný předřez. |
| Abrazivní struktura | Rychlejší tupení nástrojů a kratší intervaly výměny. | Kvalitní HW, VHM nebo DIA nástroje podle objemu výroby. |
| Vyšší řezný odpor | Vibrace, pálení, vyšší zatížení vřetena nebo pily. | Správný posuv, otáčky, upnutí a odvod třísek. |
| Pohledová hrana compact HPL | Každá stopa po nástroji je viditelná na hotovém výrobku. | Dokončovací operace, stabilita dílce a minimální házivost. |
Proto se u HPL nevyplatí řešit jen pořizovací cenu nástroje. Levnější nebo nevhodný nástroj může ve výsledku prodražit výrobu přes zmetky, delší čas obrábění, častější výměny a horší kvalitu hotového dílce.
Řezání HPL: čistá hrana začíná u kotouče a předřezu
Při řezání HPL na formátovací pile nebo nářezovém centru se nejčastěji řeší čistota horní a spodní hrany. U jednostranného dekoru bývá situace jednodušší. U oboustranně dekorovaných desek nebo kompaktního HPL už je potřeba výrazně větší přesnost.
Nejčastější problém při řezání HPL je vyštípnutí spodní dekorativní vrstvy. Vzniká hlavně tehdy, když materiál není správně podepřený, kotouč nemá vhodnou geometrii, je tupý nebo není správně seřízený předřez.
Pro čistý řez je důležité:
- zvolit pilový kotouč vhodný pro laminované a abrazivní materiály,
- používat správně nastavený předřez,
- hlídat výšku hlavního kotouče,
- nepoužívat tupý nebo zanesený kotouč,
- zajistit stabilní vedení materiálu,
- pravidelně kontrolovat kvalitu horní i spodní hrany.
Praktické pravidlo: pokud řežete HPL bez správného předřezu, riskujete zbytečné otřepy a vyštípnutí spodní hrany. U zátěžové a pohledové výroby to často znamená rovnou zmetek.
U sériové výroby, nářezových center a vyšších objemů řezání dává smysl uvažovat i nad diamantovými nástroji. DIA pilový kotouč nebo DIA předřez může nabídnout delší životnost a stabilnější kvalitu řezu než běžný tvrdokovový nástroj.
CNC frézování HPL: jedna fréza na všechno většinou nestačí
HPL se velmi často obrábí na CNC. Dělají se z něj tvarové dílce, výřezy pro dřezy a umyvadla, otvory pro kování, drážky, pohledové hrany, pracovní desky nebo přesné dílce pro interiérovou výrobu.
V praxi bývá chyba snažit se všechno udělat jedním univerzálním nástrojem. U běžných materiálů to někdy projde. U HPL se ale rychle ukáže, že hrubovací operace a dokončovací operace mají jiné požadavky.
Hrubování a dělení materiálu
Cílem je rychle a bezpečně odebrat materiál. Důležitý je výkon, odvod třísek, stabilita nástroje a životnost břitu.
Dokončení pohledové hrany
Cílem je čistá pohledová hrana. Rozhoduje kvalita břitu, geometrie, minimální vibrace a správná strategie obrábění.
Při frézování HPL se mohou objevit otřepy na horní nebo spodní hraně, vylamování dekoru, viditelné stopy po fréze, pálení hrany, rychlé tupení nástroje, vibrace kvůli špatnému upnutí nebo zhoršený odvod třísek.

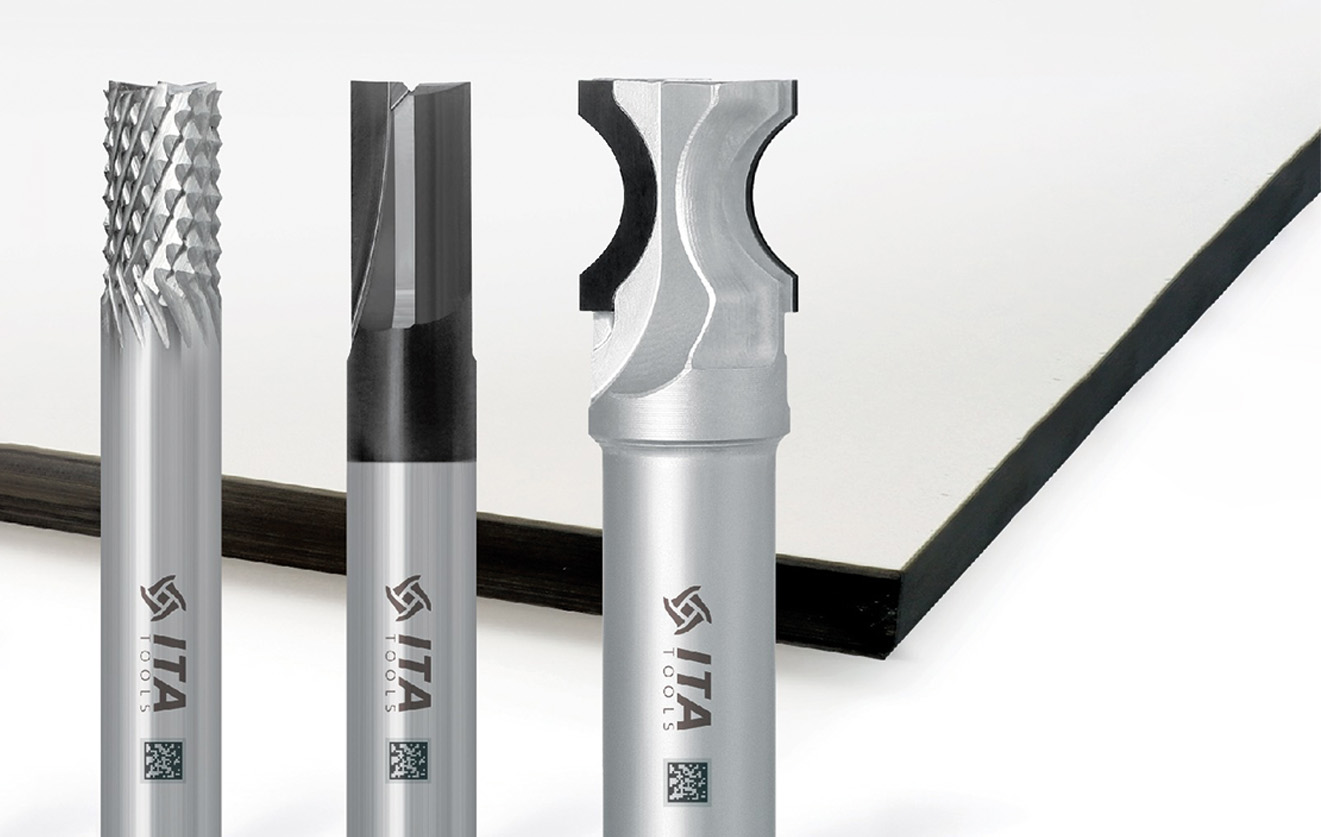

Pro hrubé formátování, rychlé dělení a nesting HPL se hodí stabilní stopkové frézy s geometrií, která zvládne abrazivní deskový materiál a pomůže udržet proces pod kontrolou. U pravidelného obrábění HPL, compact laminátu nebo podobných materiálů je vhodné řešit hlavně životnost a opakovatelnost výsledku.
Proč DIA: diamantové nástroje drží ostří výrazně déle a pomáhají udržet stabilní kvalitu hrany i při opakované výrobě. To je zásadní hlavně pro firmy, které potřebují vyrábět spolehlivě, ne každý den řešit zmetky a přenastavování procesu.
Profilování, srážení hran a speciální drážky
U compact HPL se často neřeší jen rovný formát. V praxi bývá potřeba srazit pohledovou hranu, vytvořit rádius, profil, odtokovou drážku nebo přesný detail, který už zákazník vidí na hotovém výrobku. Tady je kvalita nástroje ještě důležitější než u hrubého dělení, protože případná stopa po fréze zůstává na viditelné ploše.
Pokud HPL obrábíte jen občas nebo řešíte menší průměry a detailní operace, může dávat smysl také kvalitní tvrdokovové řešení se správným povlakem nebo geometrií. U takových nástrojů je ale potřeba víc hlídat ostrost, zahřívání a první známky zhoršení hrany.
Vrtání HPL: největší problém bývá výstup vrtáku
Vrtání HPL může vypadat jednoduše, ale právě tady vzniká hodně poškozených dílců. Typickým problémem je vyštípnutí na výstupu vrtáku, nepřesný otvor nebo přehřívání.
HPL není vhodné vrtat běžným univerzálním vrtákem, který je zrovna po ruce. Pro čistý otvor je potřeba použít vrták s vhodnou geometrií pro deskové, laminované nebo plastové materiály.
Při vrtání HPL pomáhá:
- zvolit vhodný kolíkovací, průchozí nebo speciální vrták,
- snížit posuv při výstupu vrtáku,
- podložit materiál při průchozím vrtání,
- vrtat ostrým nástrojem,
- hlídat přehřívání,
- nevrtat příliš agresivně,
- pravidelně kontrolovat kvalitu otvorů.
U neprůchozích otvorů je nutné hlídat zbytkovou tloušťku materiálu. U průchozích otvorů je zase kritický výstup vrtáku. Pokud není materiál podepřený nebo je vrták nevhodný, dekor se může vytrhnout.
Praktické pravidlo: u průchozích otvorů nehodnoťte jen vstup vrtáku. Kontrolujte hlavně výstupní stranu, protože tam se poškození projeví nejčastěji.
Nejčastější chyby při zpracování HPL
1. Nevhodný nástroj
Nástroj určený pro běžnou DTD nebo MDF nemusí u HPL fungovat dobře. HPL je tvrdší a abrazivnější, takže rychleji tupí břity.
2. Řezání bez předřezu
U oboustranných dekorů je předřez zásadní. Bez něj často vzniká vyštípnutí spodní hrany, které už nejde opravit.
3. Frézování tupým nástrojem
Tupý nástroj způsobuje pálení, vyšší odpor, horší odvod třísek a nekvalitní hranu. Čekat na úplné otupení se nevyplatí.
4. Špatné upnutí dílce
Pokud dílec vibruje, žádná fréza nezachrání kvalitu hrany. U HPL se vibrace projeví velmi rychle.
5. Nevhodný posuv a otáčky
Špatná kombinace posuvu a otáček vede k přehřívání, vytrhávání materiálu nebo zbytečnému zatížení nástroje.
6. Nedostatečné odsávání
HPL při obrábění vytváří jemný prach. Slabé odsávání zhoršuje kvalitu řezu, zatěžuje nástroj a znečišťuje pracoviště.
Samostatnou kapitolou je manipulace a skladování. HPL desky by se neměly tahat po sobě, skladovat na nerovném podkladu nebo dlouhodobě nechávat ve špatných podmínkách. Poškození povrchu nebo deformace se pak projeví až při výrobě.
Jaký nástroj zvolit pro obrábění HPL
Správná volba nástroje závisí na tom, jakou operaci děláte, na jakém stroji pracujete a jaký objem výroby řešíte. Jiný požadavek bude mít občasné řezání několika dílců a jiný sériové CNC obrábění compact HPL.
| Operace | Doporučené řešení | Co tím řešíte |
|---|---|---|
| Řezání na formátovací pile | Hlavní pilový kotouč s vhodnou geometrií + předřez. | Čistou horní i spodní hranu bez zbytečných otřepů. |
| Nářezové centrum | Hlavní kotouč podle stroje a DIA předřez podle objemu výroby. | Delší životnost, opakovatelnost a stabilní kvalitu řezu. |
| CNC dělení a nesting | DIA stopková fréza nebo kvalitní VHM/HW fréza podle série. | Rychlý úběr materiálu, lepší životnost a menší riziko zmetků. |
| Dokončení pohledové hrany | Dokončovací DIA fréza, stabilní upnutí, krátké vyložení nástroje. | Čistou pohledovou hranu bez vibrací, stop a pálení. |
| Profil, rádius, sražení hrany | Profilová DIA fréza podle požadovaného detailu. | Opakovatelný pohledový detail bez zbytečného ručního dočišťování. |
| Vrtání otvorů | Kvalitní kolíkovací, průchozí nebo speciální vrtáky. | Čistý vstup a výstup otvoru, menší vytrhávání dekoru. |
Kdy se vyplatí diamantový nástroj na HPL?
DIA nástroj se nevyplatí vždy. Pokud občas uříznete pár kusů HPL, může dávat smysl kvalitní tvrdokovový nástroj ve správné geometrii. Pokud ale HPL obrábíte pravidelně, situace je jiná.
Diamantový nástroj dává smysl hlavně tehdy, když řežete nebo frézujete HPL opakovaně, vyrábíte sériově, potřebujete stabilní kvalitu hrany, vadí vám časté výměny nástroje nebo vznikají zmetky kvůli otřepům. Hlavní výhoda není jen životnost, ale stabilita celého procesu.
Praktické doporučení pro výrobu
- Nešetřete na nesprávném místě. Levnější nástroj může vypadat jako úspora, ale pokud kvůli němu vznikají zmetky nebo se rychle tupí, prodražuje celou výrobu.
- Sledujte první známky zhoršení řezu. Otřepy, větší odpor, kouř, zápach nebo změna zvuku při řezu jsou signály, že nástroj už není v ideálním stavu.
- Řešte předřez. U HPL a laminovaných desek je správně seřízený předřez často rozdíl mezi čistým dílcem a zmetkem.
- Oddělte hrubování a dokončení. U CNC obrábění HPL často dává lepší výsledek nejdříve materiál bezpečně odebrat a potom finálně dokončit hranu jiným nástrojem nebo jinou strategií.
- Nepodceňujte upnutí. Kvalitní fréza nepomůže, pokud dílec vibruje nebo je nástroj špatně upnutý.
- Udržujte nástroje čisté a ostré. Zanesený nebo tupý nástroj zvyšuje teplotu, zhoršuje kvalitu a zkracuje životnost.
Shrnutí: HPL je výborný materiál, ale vyžaduje správný přístup
HPL má v moderní nábytkářské výrobě velký význam. Nabízí vysokou odolnost, kvalitní vzhled, široké možnosti použití a dlouhou životnost hotového výrobku. Při obrábění ale není tak tolerantní jako běžná laminovaná deska.
Pokud chcete HPL řezat, frézovat nebo vrtat čistě a bez zbytečných zmetků, zaměřte se hlavně na správný pilový kotouč, přesně nastavený předřez, vhodnou CNC frézu, kvalitní vrtáky, stabilní upnutí, správný posuv a otáčky, dobré odsávání a pravidelnou kontrolu nástrojů.
Často kladené otázky k obrábění HPL
Čím řezat HPL desky?
Pro řezání HPL je vhodný kvalitní pilový kotouč pro laminované a abrazivní deskové materiály. U oboustranných dekorů je důležitý správně nastavený předřez, který pomáhá omezit vyštípnutí spodní hrany.
Jakou frézu použít na CNC obrábění HPL?
U menších sérií může stačit kvalitní HW nebo VHM fréza. U pravidelného obrábění HPL a compact laminátu dává větší smysl DIA stopková fréza, protože lépe drží ostří a stabilní kvalitu hrany.
Proč se HPL při řezání štípe?
Nejčastější příčinou je tupý nebo nevhodný kotouč, špatně nastavený předřez, špatné podepření materiálu, nevhodný posuv nebo příliš velké vibrace při řezu.
Jak vrtat HPL bez vyštípnutí?
Použijte ostrý vrták s vhodnou geometrií, podložte materiál při průchozím vrtání a snižte posuv při výstupu vrtáku. U HPL se nevyplatí spoléhat na běžný univerzální vrták.
Potřebujete doporučit nástroj na HPL?
Zpracováváte HPL, compact laminate nebo jiný tvrdý deskový materiál? Pomůžeme vám vybrat vhodný pilový kotouč, předřez, DIA stopkovou frézu nebo vrták podle konkrétního stroje, materiálu a typu operace.
Stačí nám poslat, jaký materiál obrábíte, tloušťku desky, typ stroje a jestli řešíte řezání, frézování, vrtání nebo pohledovou hranu. Doporučíme řešení, které bude dávat smysl ve skutečné výrobě.
